Hoe kan 'n pneumatiese vervoerstelsel stof, stilstand en materiaalverlies sny?

Abstrak

Om poeiers, korrels en korrels te beweeg klink eenvoudig totdat jy te doen het met stofwolke, verstopte geute, segregasie, stukkende produk en operateurs wat die hele dag oordragpunte oppas. 'n Goed ontwerptePneumatiese vervoerstelselbeweeg grootmaatmateriaal deur ingeslote pypleidings deur gebruik te maak van beheerde lugvloei, wat plante help om skoner, veiliger en meer konsekwent te bly terwyl handhantering verminder word.

Hierdie gids breek die besluite af wat eintlik saak maak vir werkverrigting en bedryfskoste, van vakuum vs druk tot verdun vs digte fase, filtrasie, lugslotkeuse en pyplynroetering. Dit bevat ook 'n praktiese kontrolelys, 'n vergelykingstabel en 'n algemene vrae sodat jy kan beweeg van "ons het iets nodig wat werk" na 'n duidelike laerisiko-spesifikasie. Voorbeelde en aanbevelings weerspieël algemene industriële toestande en die ingenieursbenadering wat deurShandong Yinchi Environmental Protection Equipment Co., Ltd.

Inhoudsopgawe

• Omlyn
• Watter probleme los pneumatiese vervoer op
• Hoe 'n pneumatiese vervoerstelsel werk
• Vakuumvervoer vs drukvervoer
• Verdun fase vs digte fase
• Sleutelkomponente wat betroubaarheid bepaal
• Ontwerpkontrolelys voordat jy koop
• Energie en bedryfskoste hefbome
• Stofbeheer en veiligheidsoorwegings
• Ingebruikneming en Onderhoudsplan
• Werklike gebruiksgevalle
• Gereelde vrae
• Gevolgtrekking en volgende stappe

Omlyn

• Identifiseer jou grootste pynpunte en hoe "sukses" op die vloer lyk
• Verstaan ​​die basiese beginsels van lugvloei-en-vastestowwe sodat voorstelle vergelykbaar is
• Kies die regte vervoermodus vir afstand, uitleg en optelpunte
• Kies verdunde of digte fase gebaseer op produk broosheid en kapasiteit
• Sluit betroubare komponente in wat ooreenstem met jou materiële gedrag
• Gebruik 'n kontrolelys om risiko te verminder voor vervaardiging en installasie
• Beplan vir stofbeheer, veilige werking en instandhouding van dag een af

Watter probleme los pneumatiese vervoer op

As jy dit oorweeg om 'nPneumatiese vervoerstelsel, jy doen dit waarskynlik nie vir die pret nie. Jy doen dit omdat jou huidige oordragmetode jou tyd, produk en geduld kos.

• Stof by oordragpuntewat toerusting bedek, huishoudingalarms aktiveer en ongemaklike werksomstandighede skep
• Materiële verlies en kontaminasievan oop vervoerbande, lekkasies of gereelde skoonmaak
• Oorbrugging en verstoppingin geute, hoppers en skroeftoevoerders as gevolg van inkonsekwente vloei
• Inkonsekwente groeperingveroorsaak deur segregasie, mors of onstabiele voertempo's
• Hoë arbeidsafhanklikheidwaar operateurs moet ingryp om materiaal aan die beweeg te hou
• Produk skadesoos korrelbreuk, poeierafslyting of oormatige opwekking van fyn stowwe
• Uitlegbeperkingswanneer jy om strukture, oor vloere of tot by silo's moet ry

Ingeslote pypleidingvervoer help omdat dit blootgestelde oordragpunte verminder en materiaal met beheerde lug en druk beweeg. Dit beteken minder plekke vir stof om te ontsnap, minder plekke om te mors en minder plekke vir "geheime stilstand" om weg te steek.

Hoe 'n pneumatiese vervoerstelsel werk

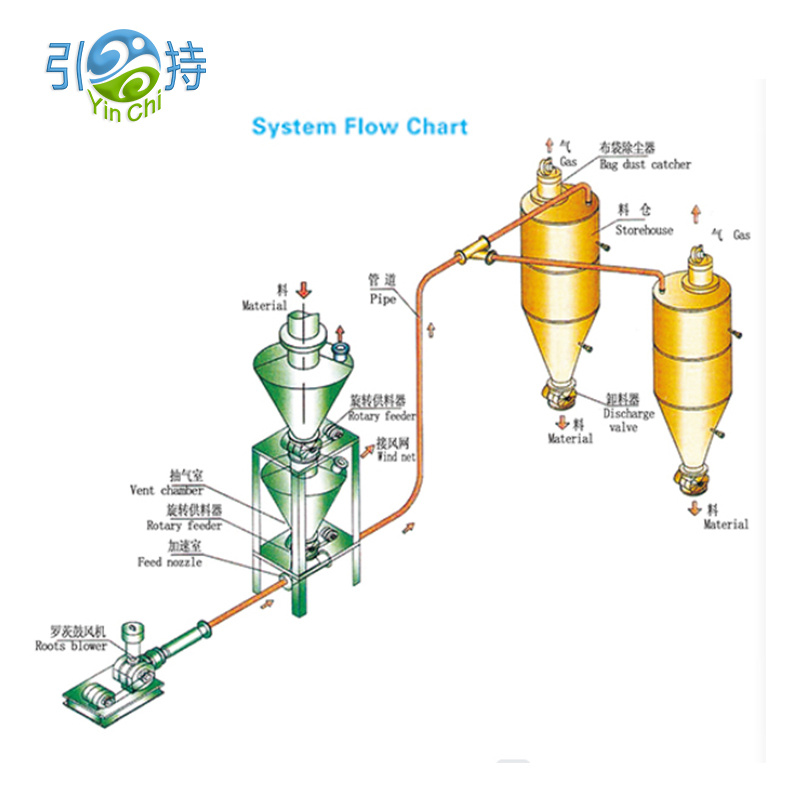

Op 'n hoë vlak, aPneumatiese vervoerstelselvervoer grootmaat vastestowwe deur 'n pyp deur 'n drukverskil en lugvloei te gebruik. Materiaal gaan die vervoerlyn by 'n optelpunt binne, beweeg na 'n ontvangsvaartuig, en die lug word deur filtrasie van die vaste stowwe geskei.

Wat gebeur binne die pyp

• Lugvloei verskaf die dryfkrag
• Vaste stowwe word meegesleur of saamgestoot, afhangende van die vervoermodus
• Snelheid moet hoog genoeg wees om afsakking te voorkom, maar nie so hoog dat dit produk vernietig of energie mors nie
• Buigings, lang lopies en hoogteveranderings voeg weerstand by en beïnvloed stabiliteit

Wat jy van enige ontwerp moet eis

• Stabiele vervoer sonder om die ontvanger te stoot, te prop of te "bars".
• Voorspelbare voertempo oor skofte, seisoene en materiaalpartyveranderings
• Stofdigte werking met filtrasiegrootte vir werklike produksietoestande
• Redelike onderhoudtoegang tot slytasiepunte en filters

Vakuumvervoer vs drukvervoer

Een van die eerste keuses is of jou vervoerlyn materiaal (vakuum) of materiaal (druk) moet trek. Albei kan goed werk, maar hulle los verskillende plantprobleme op.

’n Praktiese reël is om met jou uitleg te begin. As jy van verskeie punte moet afhaal en op een plek moet aflewer, vereenvoudig vakuumoplossings dikwels die netwerk. As jy materiaal na 'n verafgeleë silo of veelvuldige houers moet aflewer, kan drukvervoer 'n beter pas wees.

Verdun fase vs digte fase

Dit is waar baie projekte slaag of misluk. DieselfdePneumatiese vervoerstelselkan mooi optree met een materiaal en vreeslik met 'n ander as die fasekeuse verkeerd is.

Verdunde fase

• Materiaal word in 'n relatief hoë snelheid lugstroom gedra
• Dikwels makliker om te beheer en kan 'n wye reeks poeiers en korrels hanteer
• Risiko: hoër snelheid kan slytasie, geraas en produkslytasie verhoog

Digte fase

• Materiaal beweeg teen laer snelheid op 'n meer "slak" of "prop" manier
• Dikwels verkieslik vir brose produkte, skuurpoeiers, of wanneer afbraaksake tot die minimum beperk word
• Risiko: kan meer versigtige voeding, drukbeheer en materiaalspesifieke afstemming vereis

As jou plant probleme soos korrelbreuk, te veel fynstowwe of sigbare erosie by draaie het, word digte fase (of 'n laer-snelheid-strategie) 'n ernstige kandidaat. As jou belangrikste probleem bloot betroubare vervoer met eenvoudige beheer is, kan verwaterde fase die vinnigste pad na stabiliteit wees.

Sleutelkomponente wat betroubaarheid bepaal

Kwotasies kan op papier soortgelyk lyk, maar komponentkeuses wys of die verskaffer jou materiaal verstaan. Hier is die dele wat die meeste van die dag-tot-dag prestasie bepaal.

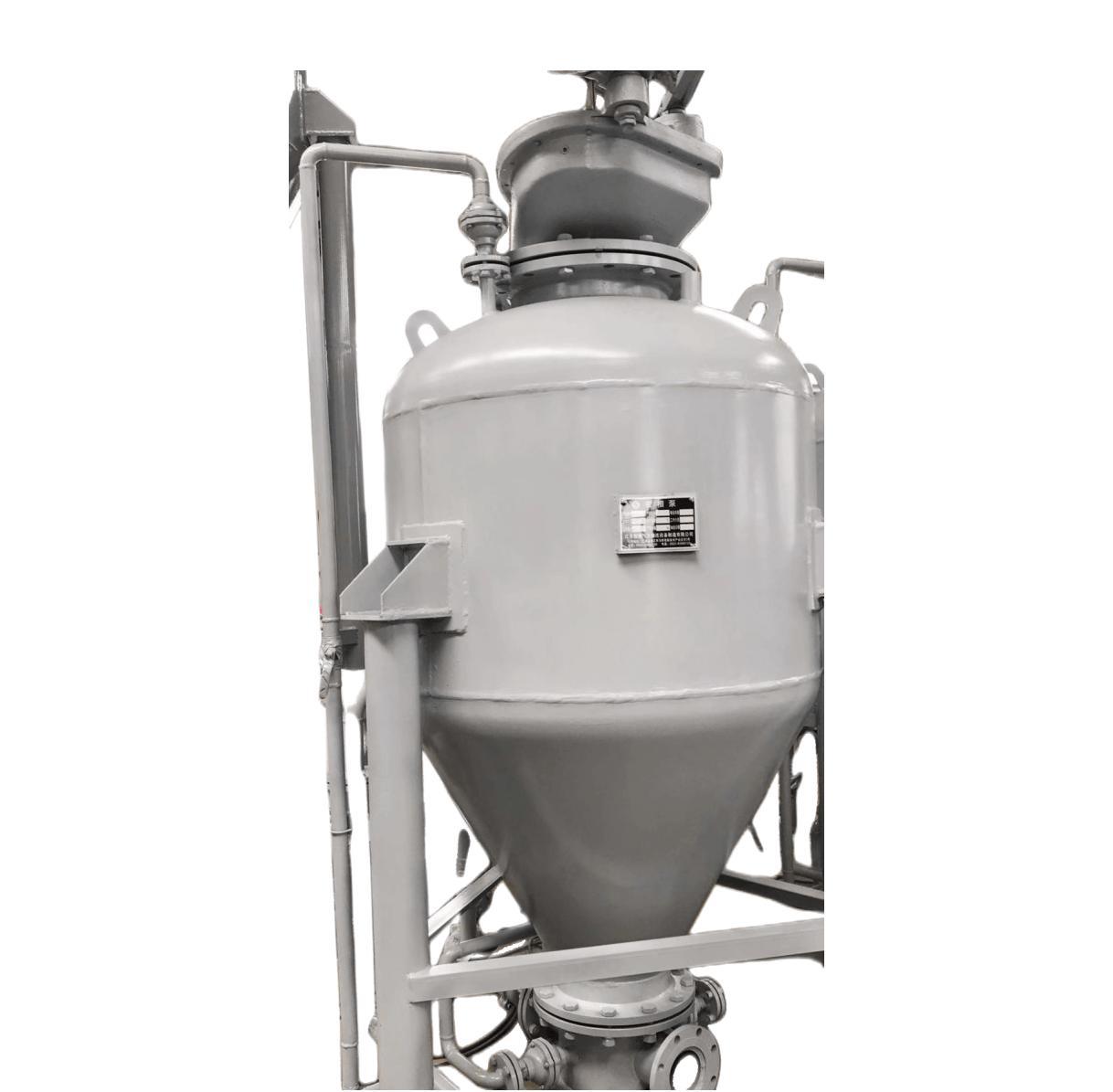

• Voedingstoestelsoos roterende lugslotklep, venturi of drukvattoevoer, gekies vir lekkasiebeheer en stabiele vastestoftempo
• Lug bronsoos blaser, waaier of kompressor, grootte vir die vereiste druk en vloei met marge vir filterlaai
• Vervoer lyninsluitend pypdeursnee, buigings en slytafdelings, ontwerp om drukval te beperk en uitsakking te voorkom
• Ontvanger en filtrasieinsluitend filterarea, skoonmaakmetode en stofafvoer, ontwerp vir deurlopende werking sonder om te verstik
• Kontroles en instrumentasieinsluitend druksensors, differensiële druk oor filters, en grendels wat weghol-propgebeurtenisse voorkom

Vir baie fabrieke is die lugslotklep 'n stille moeilikheidmaker. Te veel lekkasie beteken onstabiele vervoer, swak ontvangerskeiding en onverwagte stof. Te stywe of swak gepaste spelings kan hitte, binding en gereelde stop veroorsaak. Pas die lugslot by jou deeltjiegrootte, temperatuur, skuurvermoë en vereiste seëlvlak.

Ontwerpkontrolelys voordat jy koop

Gebruik hierdie kontrolelys om voorstelle te vergelyk en onaangename verrassings na installasie te verminder. Die doel is nie perfeksie nie, dit is risikobeheer.

• Materiaal profielinsluitend grootmaatdigtheid, deeltjiegroottereeks, vogsensitiwiteit, klewerigheid, skuur en temperatuur
• Kapasiteit teikensinsluitend gemiddelde koers, piekkoers, en hoe gereeld pieke voorkom
• Afstand en roetesinsluitend totale ekwivalente lengte, aantal draaie, vertikale hysbakke en beskikbare ondersteuningspunte
• Optel- en aflaaipunteinsluitend hoeveel bronne en bestemmings jy nou en binne twee jaar nodig het
• Netheid standaardinsluitend hoeveel stof aanvaarbaar is rondom die ontvanger en hoe huishouding vandag lyk
• Krag en nutsdiensteinsluitend beskikbare elektriese kapasiteit en of saamgeperste lug stabiel en droog is
• Dra bestuurinsluitend buigstyl, vervangbare slytasieafdelings en toegang vir inspeksie
• Onderhoudstoeganginsluitend filterwisselspasie, lugslotdiensklaring en veilige isolasiepunte
• Ingebruiknemingsplaninsluitend toetslopies met jou regte materiaal, nie net met "tipiese" monsters nie

As 'n voorstel hierdie onderwerpe vermy of hulle vaag beantwoord, is dit nie 'n "lekker om te hê"-gaping nie. Dit is waar jou stilstand later vandaan sal kom.

Energie en bedryfskoste hefbome

Bedryfskoste gaan nie net oor motorgrootte nie. Dit gaan daaroor of die stelsel materiaal kan beweeg teen die laagste stabiele snelheid en druk vir jou spesifieke toestande.

• Pyp deursnee keusebeïnvloed snelheid en drukval dramaties
• Routing dissiplinesoos minder skerp draaie verminder turbulensie en slytasie
• Lugvloeibeheerhelp om materiaal te vermy wat oorwaai net om "veilig te wees"
• Filtergrootteverhoed hoë differensiaaldruk wat die lugbron dwing om harder te werk
• Lekbestuurby lugsluise en aansluitings verminder vermorsde lug en onstabiele vloei

'n Algemene verborge koste loop teen buitensporige lugsnelheid omdat die stelsel onder-instrumente is. Met beter druk- en filtermonitering kan operateurs die proses vertrou, nie hul instinkte nie, en jy kan die lyn in 'n stabiele, doeltreffende venster hou.

Stofbeheer en veiligheidsoorwegings

Stof is nie net 'n skoonheidskwessie nie. Fyn deeltjies kan maklik in die lug beweeg, in laers en elektriese kaste migreer, en ongemaklike werksomgewings skep. Ingeslote vervoer verminder die aantal oop oordragpunte, maar stofbeheer hang steeds af van slim ontvangs en filtrasie.

Praktiese maatreëls wat 'n sigbare verskil maak

• Gebruik 'n ontvanger met voldoende filterarea sodat filtrasie stabiel bly tydens lang lopies
• Kies 'n filter skoonmaak metode wat ooreenstem met jou diens siklus en stof gedrag
• Beplan stofafvoer sodat fyngoed nie weer die werkspasie binnegaan tydens leegmaak nie
• Verseël verbindings en onderhou pakkings om die stelsel werklik toegemaak te hou
• Hou inspeksiepoorte toeganklik sodat "klein probleme" nie skielike proppe word nie

As jou materiaal brandbaar of uiters fyn is, bespreek plantspesifieke veiligheidsvereistes vroeg in die projek. Goeie ingenieurswese is proaktief: dit aanvaar werklike veranderlikheid en bou beskermende lae in eerder as om op perfekte operateurgedrag staat te maak.

Ingebruikneming en Onderhoudsplan

A Pneumatiese vervoerstelselmoet nie heroïek vereis nie. Die maklikste manier om dit te bereik, is om ingebruikneming as deel van die ontwerp te beskou, nie 'n nagedagte nie.

• Basislyn toetsmet jou werklike materiaal by verwagte temperatuur en vogbereik
• Snelheidsverifikasieom te bevestig dat jy bo die vereffeningslimiete is sonder om te versnel
• Filter laai waarnemingom te bevestig die skoonmaaksiklus hou differensiële druk stabiel
• Dra inspeksieplanvir draaie en hoë-impak sones met gedefinieerde looptyd intervalle
• Onderdele strategiefokus op lugslotseëls, filterelemente en slytasieafdelings

Die meeste "geheimsinnige probleme" verskyn as patrone in druk, filterdifferensiaaldruk en motorlading. Instrumentasie hoef nie fancy te wees nie, dit moet intelligent geplaas word en werklik gebruik word.

Werklike gebruiksgevalle

Hier is algemene scenario's waar plante pneumatiese vervoer kies en waarvoor hulle tipies optimaliseer.

• Oordrag van poeier na mengersprioritiseer stofdigte optel en konsekwente voer om bondelkwaliteit te beskerm
• Korrel vervoer na silo'sprioritiseer sagte hantering en slytvaste buigings om boetes te verminder
• Sakstortstasiesprioritiseer plaaslike stofonttrekking en skoon ontvangs om operateurs te beskerm
• Veelvuldige bakkies in een proseslynprioritiseer stabiele skakellogika en gebalanseerde suiging

Die gemeenskaplike draad is beheer van veranderlikheid. Materiële veranderinge. Omringende humiditeit verander. Operateurs verander. Die stelsel moet steeds stabiele vloei lewer sonder om konstante handmatige ingryping te vereis.

Gereelde vrae

V1. Watter inligting moet ek voorberei voordat ek 'n voorstel aanvra

Verskaf jou materiaalnaam, grootmaatdigtheidreeks, deeltjiegroottereeks, vogsensitiwiteit, temperatuur, verlangde kapasiteit, afstande, aantal buigings en optel- en afvoerpunte. As jy foto's van huidige oordragpunte en die omliggende stofsituasie het, help dit ingenieurs om vir die werklikheid eerder as aannames te ontwerp.

V2. Sal 'n pneumatiese stelsel brose korrels of korrels beskadig

Dit kan as die snelheid te hoog is of draaie swak gekies is. Dit is hoekom fasekeuse, roetering en buigontwerp belangrik is. Wanneer produkintegriteit van kritieke belang is, kan laer-snelheidstrategieë en slytasiebestuurde roetes slytasie aansienlik verminder.

V3. Hoekom prop sommige stelsels selfs wanneer die motor kragtig is

Verstopping word dikwels veroorsaak deur onstabiele toevoer, te veel skerp draaie, verkeerde lug-tot-vastestowwe-verhouding, voggedrewe adhesie, of filterbeperking wat lugvloei tydens werking verander. Meer krag skep nie outomaties stabiele vervoer nie.

V4. Hoe verminder ek stof rondom die ontvanger

Fokus op ontvanger filtrasie area, behoorlike filter skoonmaak, verseëlde verbindings, en 'n beheerde afvoer metode vir gevang boetes. Stofprobleme kom gewoonlik van ondermaat filtrasie of swak verseëling eerder as van "pneumatiese vervoer" self.

V5. Kan een stelsel verskeie materiale hanteer

Soms, maar dit hang af van hoe verskillend daardie materiale is in digtheid, deeltjiegrootte en vloeigedrag. As jy veelvuldige materiale moet hanteer, vra vir 'n ontwerp wat stabiele bedryfsvensters definieer en praktiese oorskakelings- en skoonmaakstappe insluit.

Gevolgtrekking en volgende stappe

A Pneumatiese vervoerstelselis nie 'n een-grootte aankoop nie, dit is 'n prosesbesluit. Wanneer die fase, lugbron, voedingsmetode, roetering en filtrasie by jou materiaal en uitleg pas, kry jy skoner vloere, minder onderbrekings en meer voorspelbare produksie. As hulle nie is nie, kry jy stof, proppe en 'n stelsel wat almal vermy.

As jy 'n ontwerp wil hê wat by jou planttoestande en materiaalgedrag pas,Shandong Yinchi Environmental Protection Equipment Co., Ltd.kan jou help om 'n duidelike spesifikasie te definieer, vervoermodusse te vergelyk en 'n praktiese plan vir installering en werking te bou. Gereed om stof te verminder en oordragpunte te stabiliseer? kontak onsom jou aansoek te bespreek en 'n pasgemaakte oplossing te kry.
